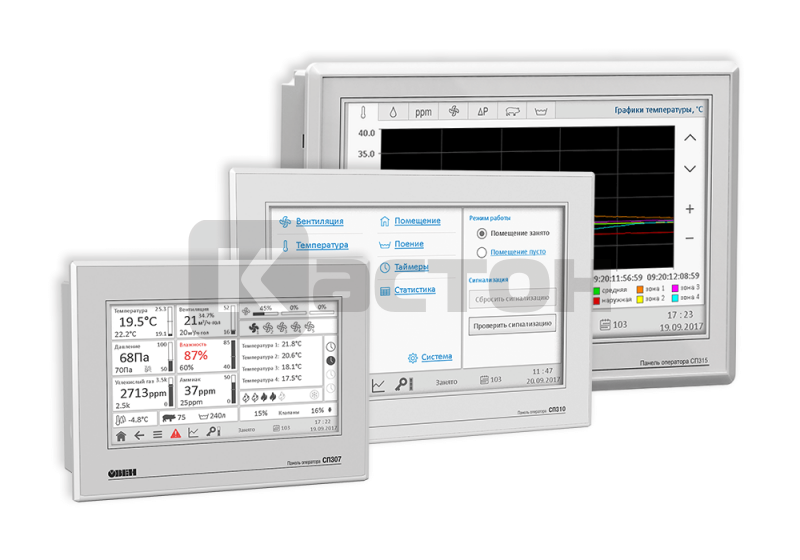

ОВЕН СП3хх - линейка сенсорных панелей оператора. Предназначена для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений. Конфигурирование СП3хх осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК, ПР, ПЧВ, ТРМ. Линейка СП3хх заменяет панель оператора СП270 (полным аналогом СП270 с улучшенными характеристиками является панель СП307-Б). Проекты, разработанные для СП270, могут быть загружены в СП3хх после импорта в новое ПО.
Отличия модификаций сенсорных панелей оператора ОВЕН

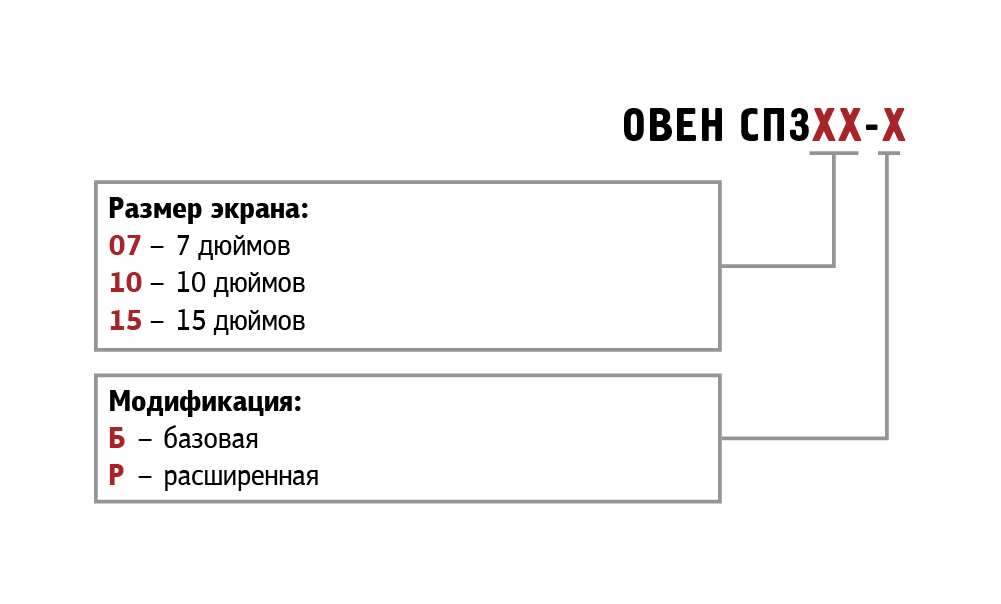

Каждая модель (кроме СП315) выпускается в двух модификациях: базовой (-Б) и расширенной (-Р). Модификации имеют разные наборы интерфейсов. В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру. Линейка сенсорных панелей СП3хх представлена тремя моделями, отличающимися между собой диагональю дисплея (7’’/10,1’’/15,6’’).
В расширенных модификациях панелей оператора СП307-Р, СП310-Р и СП315-Р также присутствует Ethernet-порт для обмена данными с контроллером и порт USB-A для подключения USB-flash-накопителей.
Функциональные особенности операторской панели
- Подключение панели к персональному компьютеру для загрузки программы осуществляется при помощи USB-кабеля. Для начала работы с панелью достаточно установить программу «Конфигуратор СП300» со встроенным драйвером и подключить панель к USB-кабелю;
- Также есть возможность загрузить программу в панель при помощи USB-flash-накопителя (доступно только в расширенных модификациях СП307-Р, СП310-Р, СП315-Р). Функцию удобно использовать в случаях, когда нет возможности соединить ПК и панель оператора по USB-кабелю для загрузки программы;
- Архивирование на USB-flash-накопитель производится в формате CSV. В редакторе таблиц на ПК (MS Excel или Google-таблицы) данные могут быть представлены в удобном для вас виде, например, в виде графика значений температуры за год. Помимо записи архива, данные можно считать из USB-flash-накопителя в СП3хх. Считанные данные можно представить в виде графика, таблицы или переслать по сети в ПЛК;
- Написание небольших программ (скриптов) на «СИ» подобном языке значительно расширяет возможности операторского интерфейса. Скрипты не подходят для написания программы управления технологическим процессом; для подобных задач в ассортименте ОВЕН есть класс таких устройств, как панельные контроллеры (СПК);
- Для предоставления информации на операторском интерфейсе в виде графиков доступны несколько видов элементов. XY-график позволяет построить кривую по XY-координатам. График с сохранением истории отображает кривую состояния одной или нескольких переменных с возможностью просмотра истории записей, например, графика температуры в прошлом месяце. График реального времени показывает текущее состояние переменной без возможности просмотра истории, что экономит память;
- Таблицы подходят для ведения истории событий, имеется возможность пролистывать историю отображаемой информации, например, запись аварийных состояний. Также в таблицах можно производить подтверждение события нажатием на отображаемое сообщение;
- Имеется возможность загрузить изображение в формате jpg и использовать его в программе как подложку или как активный элемент, например, как кнопку;
- Благодаря анимации интерфейс системы ЧМИ становится интуитивно понятным. Из загруженных изображений в формате jpg возможно создание анимированных изображений. Например, вращение вентилятора с заданной скоростью или перемещение какого-либо объекта по заданным координатам;
- Заложено многоуровневое ограничение прав доступа к операторскому интерфейсу панели. Можно настроить до 9 уровней. Для каждого из уровней задается свой индивидуальный пароль.
Технические характеристики СП310-Б (диагональ 10,1’’, 2хRS-232/RS-485, 1xUSB-Host)
- Процессор: AT91SAM9G35-CU;
- Частота процессора: 400 МГц;
- Объем Flash-памяти: 128 Мб;
- Допустимое число циклов перезаписи Flash-памяти на блок данных: 75 000;
- Оперативная память: 128 Мб;
- Часы реального времени (RTC): есть, энергонезависимые (точность хода часов реального времени: ±0,7 секунд в сутки при 25 °C);
- Питание часов реального времени (RTC): реализовано с помощью элемента CR2032 со средним временем работы 3 года;
- Звук: пьезоизлучатель, с возможностью управления из программы;
- DIP-переключатели: 4 шт. (два - свободно программируемые);
- Тип дисплея: TFT LCD;
- Тип подсветки: LED (светодиодная подсветка);
- Яркость подсветки: может быть изменена программно;
- Кол-во цветов: 16,7 млн. (TrueColor);
- Диагональ: 10,1 дюймов;
- Разрешение: 800x480 пикселей;
- Рабочая зона дисплея: 219,6 x 131,7 мм;
- Яркость: 200 кд/м2;
- Контрастность: 500:1;
- Время наработки на отказ подсветки: не менее 50 000 часов (при температуре 25 °С);

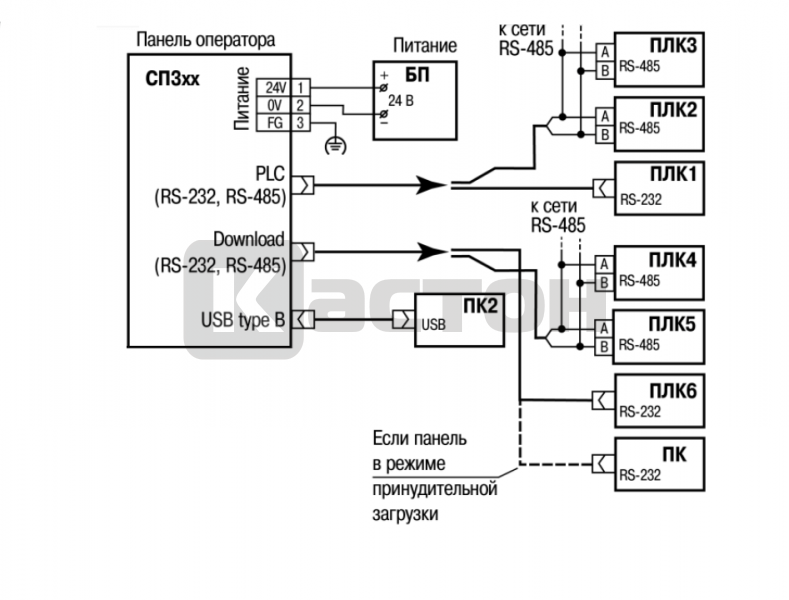

- Коммуникационные интерфейсы: 2хRS-232/RS-485, 1xUSB-Host;
- Интерфейсы 1×RS-232/RS-485 (DB9M): для подключения устройств и загрузки проектов;
- Интерфейсы 1×RS-232/RS-485 (DB9M): для подключения устройств;
- Интерфейс USB Device 1×USB 2.0 B: для загрузки проектов;
- Тип питающего напряжения: постоянное;
- Диапазон питающего напряжения: 23...27 В;
- Номинальное напряжение питания: 24 В;
- Макс. потребляемый ток: 0,27 А;
- Макс. потребляемая мощность: 10 Вт;
- Конструктивное исполнение: для щитового крепления;
- Тип вентиляции: естественная вентиляция;
- Виброустойчивость: в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут;

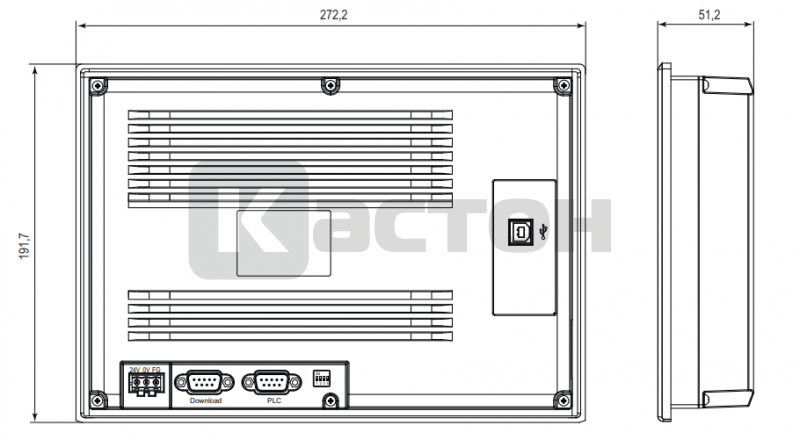

- Установочные размеры (ширина × высота × глубина): 260,7×180,2 мм;
- Степень защиты корпуса по ГОСТ14254 с лицевой стороны: IP65;
- Степень защиты корпуса по ГОСТ14254 со стороны разъемов: IP20;
- Рабочая температура: 0...50 °C;
- Рабочая влажность: 10…90 % (без конденсации);
- Температура хранения: -20...+60 °C;
- Масса брутто: 1,5 кг;
- Средний срок службы: 10 лет;
- Среднее время наработки на отказ: 75 000 часов;
- Среда программирования: конфигуратор СП300.
Комплектность
- Прибор СП3xx;
- Комплект крепежных элементов;
- Кабель USB для загрузки ПО;
- Паспорт и гарантийный талон;
- Руководство по эксплуатации.
|
Текст с акцией
|
Цену уточняйте |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
65 |
|
Температура эксплуатации, °C
|
0...+50 |
|
Напряжение питания, В
|
24 В |
|
Тип устройства
|
Панель оператора |
|
Интерфейс
|
2хRS-232/RS-485 (DB9M), 1xUSB 2.0 B |
|
Поддерживаемые протоколы
|
Modbus RTU/ASCII (Master/Slave), ОВЕН (Master), тепло/электросчетчиков |
|
Серия
|
СП3xx |
|
Интерфейс программирования
|
1xUSB 2.0 B, 1хRS-232/RS-485 (DB9M) |
|
Часы реального времени
|
Есть, энергонезависимые |
|
Тип дисплея
|
Графический сенсорный TFT LCD |
|
Вес, кг
|
1,5 |
|
Диагональ дисплея, дюйм
|
10,1 |
|
Разрешение экрана, пикс
|
800x480 |
|
Оперативная память (RAM)
? Память ОЗУ |
128 Мб |
|
Подсветка панели управления
|
Есть |
|
Способ крепления
|
Щитовой |
|
Мощность, Вт
|
8 |
|
Габариты (ВхШхГ), мм
|
146,9x200,4x49 |
