Преобразователь ПД100И предназначен для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.
Среда измерения
Только для неагрессивных газов, в том числе горючих (воздух, природный газ, печной газ).
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Бесплатная заводская первичная поверка.
- Верхний предел измерений: 0,01 МПа.
- Тип измеряемого давления: избыточное (ДИ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Технические характеристики
- Выходной сигнал постоянного тока: 4...20 мА, 2-проводная схема;
- Основная приведенная погрешность: 0,5 % ВПИ;
- Диапазон рабочих температур измеряемой среды: -40…+85 °С;
- Напряжение питания: =12…36 В;
- Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания);
- Потребляемая мощность: не более 0,8 Вт;
- Устойчивость к механическим воздействиям по ГОСТ Р 52931: группа исполнения V3;
- Степень защиты корпуса: IP65;
- Устойчивость к климатическим воздействиям: УХЛ3.1;
- Диапазон рабочих температур окружающего воздуха: –40…+80 °С;
- Атмосферное давление рабочее: 84,0...106,7 кПа;
- Среднее время наработки на отказ: не менее 500 000 ч;
- Средний срок службы: 12 лет;
- Межповерочный интервал: 5 лет / 4 года;
- Методика поверки: КУВФ.406230.100 МП;
- Вес без упаковки / в упаковке: 0,2 кг / 0,3 кг;
- Штуцер для подключения давления: M20 × 1,5 манометрической формы (ГОСТ 2405-88);
- Тип электрического соединителя: EN175301-803 форма А;
- Габаритный размер (по высоте): не более 95 мм;
- Перегрузочная способность: не менее 400 % от ВПИ;
- Предельное давление перегрузки: не менее 700 % от ВПИ.
Преобразователь давления ПД100;
Краткая инструкция;
Паспорт и Гарантийный талон;
Прокладка уплотнительная - 2 шт;
Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом.

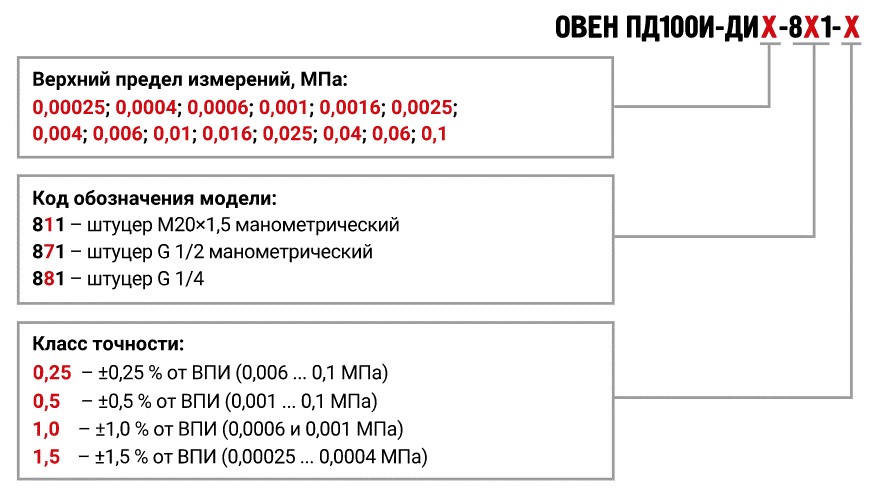

Модификации
- Тип устройства: Датчик избыточного давления
- Верхний предел измерений: 0,01МПа
- Присоединение к процессу: М20х1,5
- Выходной сигнал постоянного тока: 4...20 мА, 2-х проводная схема
- Основная приведенная погрешность: 0,5 % ВПИ
- Диапазон рабочих температур измеряемой среды: -40…+85 °С
- Напряжение питания: =12…36 В
- Степень защиты корпуса: IP65
- Диапазон рабочих температур окружающего воздуха: -40…+80 °С
- Габарит (ВхШхГ): 95х54х35мм
|
Текст с акцией
|
Цену уточняйте |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
65 |
|
Температура эксплуатации, °C
|
-40...+85 |
|
Напряжение цепи управления, В
|
=12…36 В |
|
Верхний предел измерений (ВПИ), бар
|
0,01МПа |
|
Выходной сигнал, мА
|
4...20 мА, 2-х проводная схема |
|
Основная приведенная погрешность от ВПИ, %
|
0,5 % ВПИ |
|
Штуцер для подключения давления
|
М20х1,5 |
|
Диапазон температур окружающего воздуха, °C
|
-40…+80 |
|
Тип датчика
|
Преобразователи давления |
|
Габариты (ВхШхГ), мм
|
95х54х35 |
