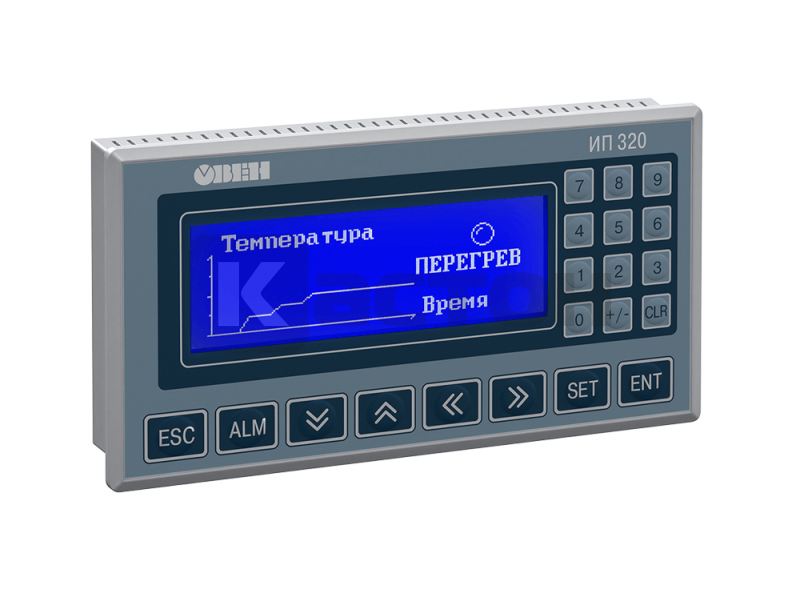

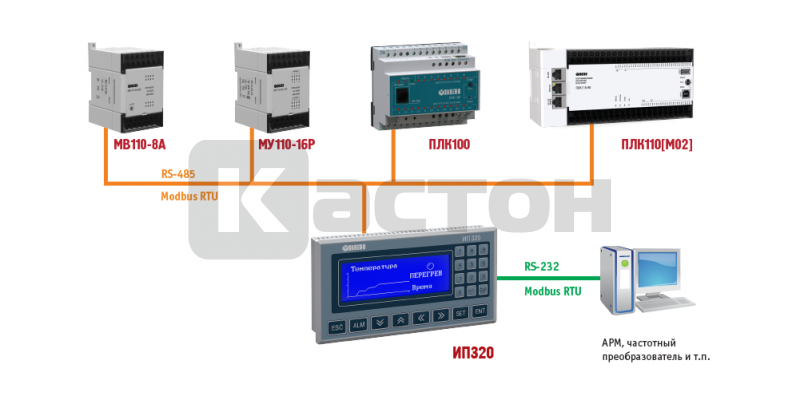

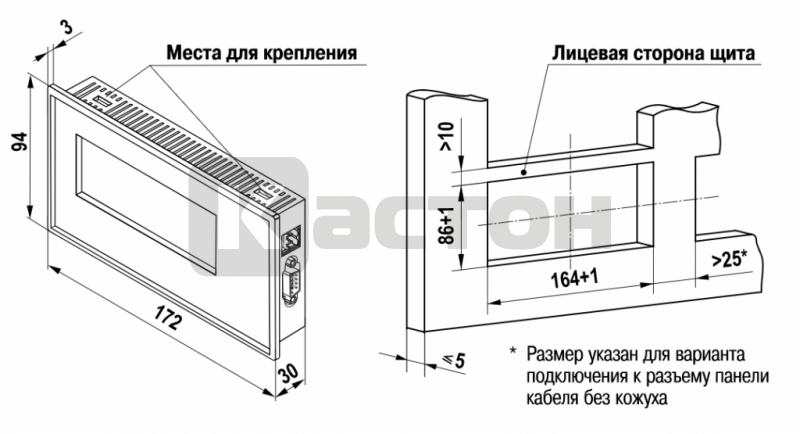

Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.
На экране жидкокристаллического дисплея 3.7" могут отображаться русские и английские символы, пиктограммы (индикатор, переключатель экранов и т.п.) и любые графические изображения.
Дисплей монохромный, имеет фоновую подсветку. Панель может отображать большое количество пользовательских экранов. Все 20 кнопок могут быть также запрограммированы как функциональные. В этом случае по их нажатию будет осуществляться некоторая операция (вызов нужного экрана, изменение значения параметра, управление каким-либо механизмом и др.).

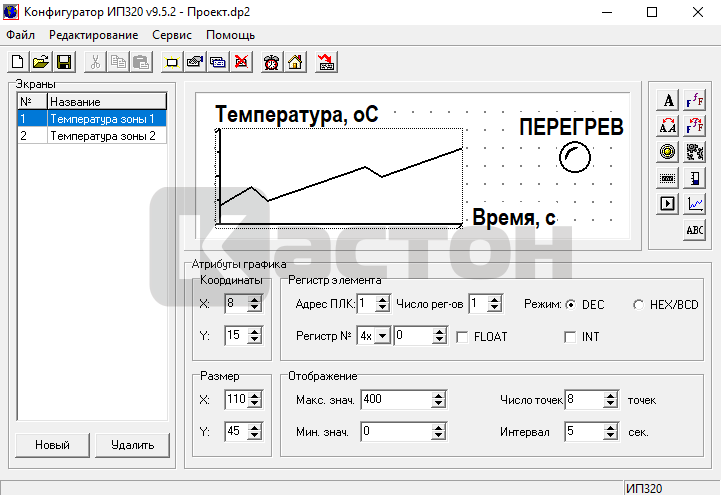

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор ИП320», которая доступна для скачивания на сайте owen.ru. Программа удобна в использовании и доступна в обучении. Конфигуратор ИП320 предназначен для создания, редактирования и сохранения пользовательских экранов, которые будут отображаться на дисплее прибора. Каждый экран содержит набор базовых элементов для задания функций панели. Программа позволяет вводить буквы и символы (русские или английские), динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т.п. Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.
Основные функции ОВЕН ИП320
- Работа в сети RS-485 и RS-232 в режиме Master, Slave;
- Совместимость с контроллерами различных компаний-производителей;
- Поддержка универсального протокола Modbus RTU;
- Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой;
- Чтение и редактирование значений параметров и передача их в сеть;
- Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран;
- Напряжение питания - 24 В постоянного тока;
- Бесплатная программа «Конфигуратор ИП320».
Технические характеристики
- Память программ: 128 Кб;
- Максимальное число регистров в программе: 160;
- Часы реального времени (RTC): есть, энергонезависимые (питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года);
- Звук: пьезоизлучатель, с возможностью управления из программы;
- Тип дисплея: графический монохромный ЖК с подсветкой;
- Диагональ: 3,7" (дюймов);
- Разрешение: 192×64 пикселей;
- Размеры дисплея: 100×35 мм;
- Количество кнопок: 20;
- Интерфейсы: 1×RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов.
- Сигналы RS-232: RxD, TxD, GND;
- Сигналы RS-485: A, B;
- Интерфейсы RS-232 и RS-485: аппаратно-независимые (при обмене, запросы панели дублируются по обоим интерфейсам);
- Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c;
- Поддерживаемые протоколы: Modbus RTU (Master/Slave);
- Тип питающего напряжения: постоянное;
- Диапазон питающего напряжения: 20...28 В;
- Номинальное напряжение питания: 24 В;
- Потребляемая мощность: не более 4 Вт;
- Конструктивное исполнение: для щитового крепления;
- Тип вентиляции: естественная вентиляция;
- Степень защиты корпуса со стороны лицевой панели: IP65;
- Рабочая температура: 0...50 °C;
- Рабочая влажность: не более 80% (без конденсации);
- Масса брутто: не более 0,5 кг;
- Прикладное ПО: Конфигуратор ИП320.
Комплектность
- Прибор ИП320*;
- Комплект крепежных элементов;

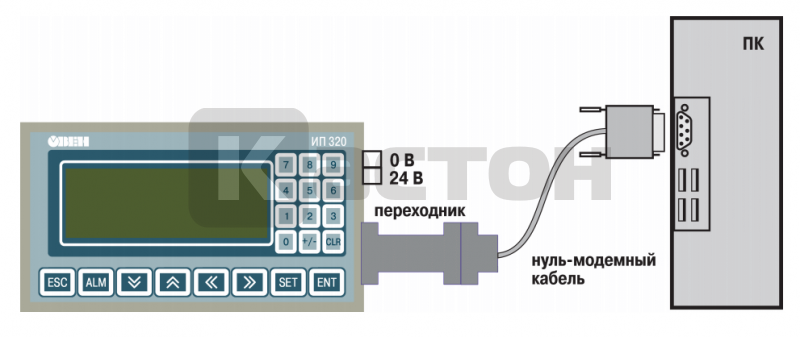

- Разъем для подключения питания;
- Переходник;
- Паспорт и гарантийный талон;
- Руководство по эксплуатации.
|
Встроенные коммуникационные интерфейсы
? Встроенные в устройство порты коммуникационных интерфейсов |
RS485 (MODBUS SERIAL) |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
65 |
|
Температура эксплуатации, °C
|
0...+50 |
|
Напряжение питания
|
24 В |
|
Тип устройства
|
Панель оператора |
|
Интерфейс
|
1хRS-232/RS-485 (DB9M) |
|
Поддерживаемые протоколы
|
Modbus RTU (Master/Slave) |
|
Серия
|
ИП320 |
|
Интерфейс программирования
|
RS-232/RS-485 |
|
Часы реального времени
|
Есть, энергонезависимые |
|
Тип дисплея
|
Графический монохромный ЖК |
|
Вес, кг
|
0,5 |
|
Диагональ дисплея, дюйм
|
3,7 |
|
Разрешение экрана, пикс
|
192x64 |
|
Подсветка панели управления
|
Есть |
|
Количество кнопок
|
20 |
|
Способ крепления
|
Щитовой |
|
Мощность, Вт
|
4 |
|
Габариты (ВхШхГ), мм
|
94x172x30 |
