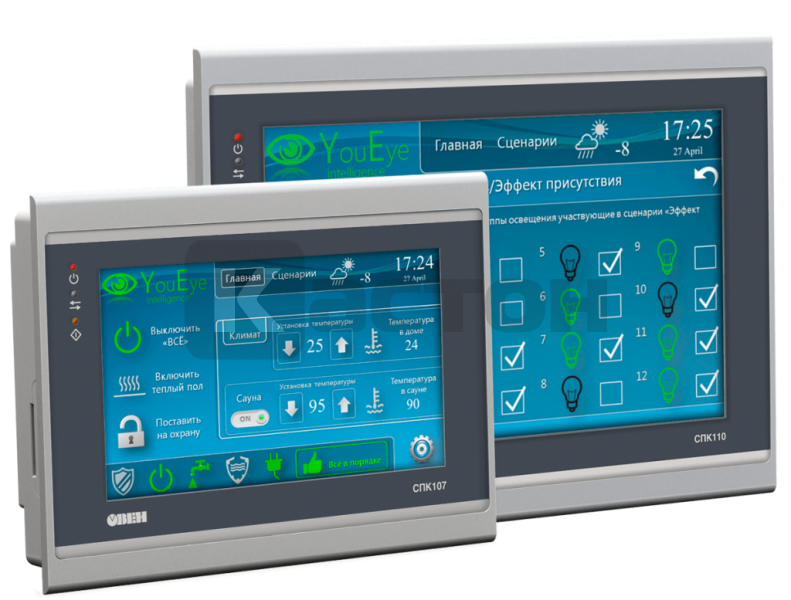

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Разработка алгоритмов управления и визуализации в единой среде программирования;
- Экономия монтажного пространства в шкафу автоматики;
- Снижение общей стоимости системы управления.
Отличительные особенности
- Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI);
- Сенсорный резистивный дисплей 7”(800×480);
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
- Поддержка протоколов обмена: Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов;
- Возможность обновления проектов и встроенного ПО (прошивки): с USB- и SD-накопителей;
- Поддержка web-визуализации;
- Интеграция с облачным сервисом OwenCloud;
- Встроенная операционная система Linux;
- Гибко настраиваемый сторожевой таймер (WatchDog);
- Поддержка протоколов NTP, FTP;
- Программирование в среде CODESYS V3.5;
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов;
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели);
- Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов);
- Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура;
- Степень защиты IP65.

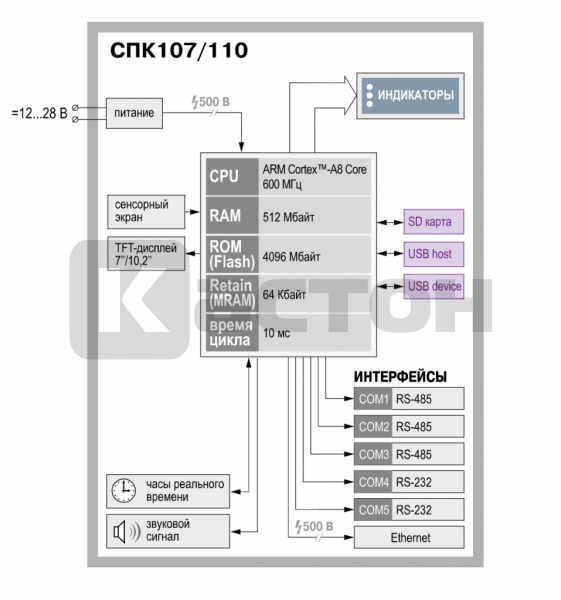

Технические характеристики СПК107 (диагональ 7’’, Ethernet, 3×RS-485, 2×RS-232, USB-Host, USB-Device, слот для SD-карт)
- Процессор: TI Sitara 600 MHz ARM Cortex™-A8 Core;
- Частота: 600 МГц;
- Объем Flash-памяти (eMMC): 4096 Мб;
- Допустимое число циклов перезаписи Flash-памяти, на блок данных: 75 000;
- Оперативная память (DDR3): 512 Мб;
- Память Retain-переменных (MRAM): 64 Кб;
- Часы реального времени (RTC): есть, энергонезависимые (точность хода часов реального времени: ±0,7 секунд в сутки при 25 °C)
- Питание часов реального времени (RTC): реализовано с помощью элемента CR2032 со средним временем работы 3 года;
- Тип дисплея: TFT LCD;
- Тип подсветки: LED (светодиодная подсветка);
- Яркость подсветки: может быть изменена программно;
- Кол-во цветов: 16,7 млн.;
- Диагональ: 7 дюймов;
- Разрешение: 800x480 пикселей;
- Рабочая зона дисплея: 154,08 x 85,92 мм;
- Яркость: 300 кд/м2;
- Контрастность: 500:1;
- Угол обзора слева/справа/сверху/снизу: 80/80/60/80 °;
- Время наработки на отказ подсветки: не менее 50 000 часов (при температуре 25 °С);
- Коммуникационные интерфейсы: Ethernet 1×10/100 Мбит/c (RJ45), 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт;
- Интерфейсы 3×RS-485 (DB9M), 2×RS-232 (DB9M): для подключения устройств. Гальваническая изоляция отсутствует;
- Интерфейс Ethernet 1×10/100 Мбит/c (RJ45): для подключения устройств, для загрузки проектов и web-визуализации;
- Интерфейс USB Device 1×USB 2.0 B: для загрузки проектов (данный способ загрузки проектов является резервным, основной - через интерфейс Ethernet) и подключения в режиме Mass Storage Device;
- Интерфейс USB Host 1×USB 2.0 A: для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств;
- Интерфейс SD 1×SDHC: для архивов, импорта файлов рецептов, загрузки проектов;
- Тип питающего напряжения: постоянное;
- Диапазон питающего напряжения: 12...28 В;
- Номинальное напряжение питания: 24 В;
- Макс. пусковой потребляемый ток: 14 А;
- Макс. потребляемая мощность: 10 Вт;
- Версия: ОС Linux 4.9.59-rt23;
- Среда программирования: CODESYS V3.5 SP11 Patch 5;
- Конструктивное исполнение: для щитового крепления;
- Тип вентиляции: естественная вентиляция;
- Виброустойчивость: в диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут;
- Установочные размеры (ширина × высота × глубина): 191×137×33 мм;
- Степень защиты корпуса по ГОСТ14254 с лицевой стороны: IP65;
- Степень защиты корпуса по ГОСТ14254 со стороны разъемов: IP20;
- Рабочая температура: 0...60 °C;
- Рабочая влажность: 10…90 % (без конденсации);
- Температура хранения: -25...+55 °C;
- Масса брутто: 1,2 кг;
- Средний срок службы: 12 лет;
- Среднее время наработки на отказ: 50 000 часов.
Комплектность
- Прибор СПК107;
- Адаптер СПК1XX;
- Комплект крепежных элементов;
- Кабель USB для загрузки ПО;
- Руководство по эксплуатации;
- Паспорт и гарантийный талон.
|
Текст с акцией
|
Цену уточняйте |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
65 |
|
Температура эксплуатации, °C
|
0...+60 |
|
Напряжение питания, В
|
24 В |
|
Тип устройства
|
Панельный контроллер |
|
Интерфейс
|
3хRS-485 (DB9M), 2хRS-232 (DB9M), 1xEthernet (RJ45), 1xUSB 2.0 B, 1xUSB 2.0 A, 1xSDHC |
|
Поддерживаемые протоколы
|
Modbus RTU/ASCII (Master/Slave), ОВЕН (Master), тепло/электросчетчиков |
|
Серия
|
СПК1xx |
|
Интерфейс программирования
|
1xUSB 2.0 B, 1xUSB 2.0 A, 1xEthernet (RJ45), 1xSDHC |
|
Часы реального времени
|
Есть, энергонезависимые |
|
Тип дисплея
|
Графический сенсорный TFT LCD |
|
Вес, кг
|
1,2 |
|
Диагональ дисплея, дюйм
|
7 |
|
Разрешение экрана, пикс
|
800x480 |
|
Подсветка панели управления
|
Есть |
|
Способ крепления
|
Щитовой |
|
Мощность, Вт
|
10 |
|

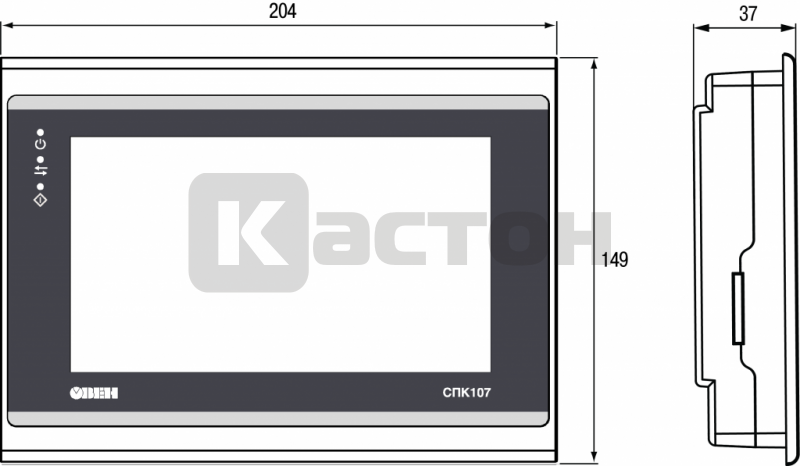

Габариты (ВхШхГ), мм
|
149x204x37 |
