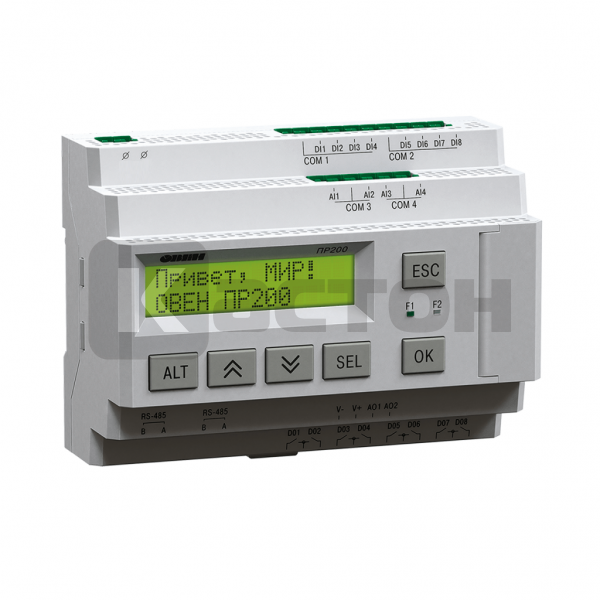

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

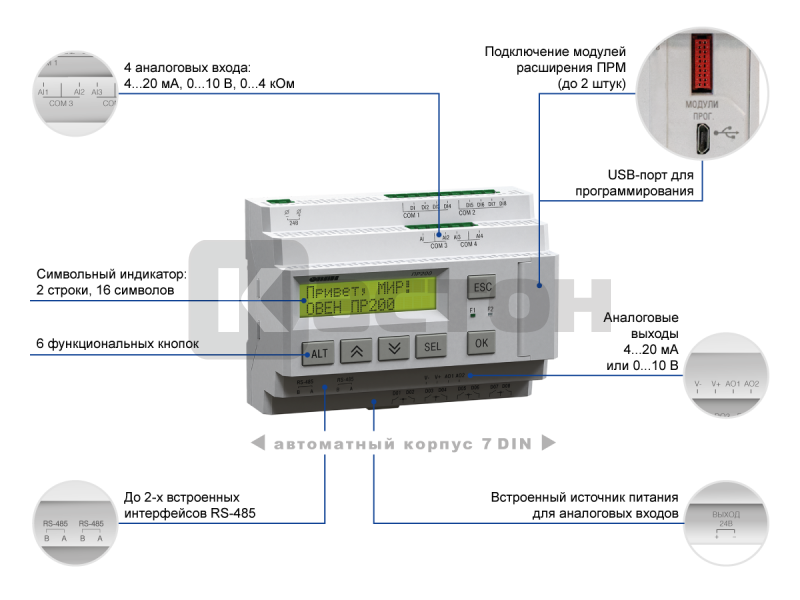

Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Технические характеристики ПР200-220.24.1.0 (230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI)
- Среда программирования: OwenLogic;
- Объем Retain-памяти: 1016 байт;
- Стек: динамический;
- Объем памяти сетевых переменных (режим slave): 128 байт;
- Память ПЗУ: 128 кбайт;
- Память ОЗУ: 32 кбайт;
- Интерфейс программирования: miniUSB;
- Минимальное время цикла: 1 мс (зависит от сложности программы);
- Часы реального времени: есть;
- Модули расширения: да, до 2 шт.;
- Коммуникационный интерфейс: 1 модуль RS-485;
- Напряжение питания: 90…264 В переменного тока (номинальное 230 В, при 50 Гц);
- Напряжение питания: 127…373 В постоянного тока (номинальное 230 В);
- Потребляемая мощность: не более 17 ВА;
- Гальваническая развязка: есть;
- Напряжение встроенного источника питания постоянного тока: 24 ±3 В;

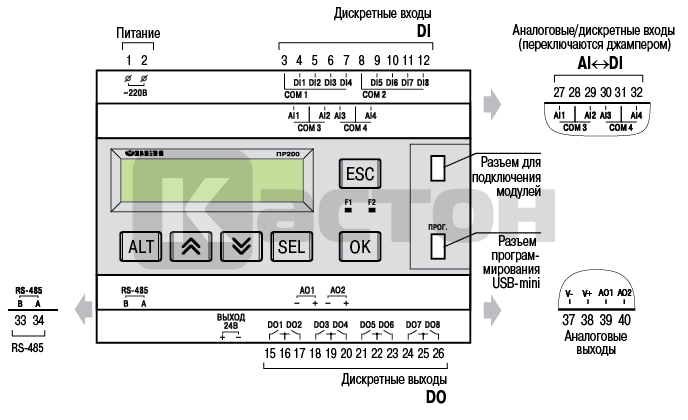

- Количество дискретных входов: 8;
- Номинальное напряжение питания дискретных входов: 24...30 В (постоянный ток);
- Количество дискретных выходов: 8;
- Тип выходного устройства: электромагнитное реле (нормально-разомкнутые контакты);
- Коммутируемое напряжение в нагрузке для цепи постоянного тока: не более 30 В (резистивная нагрузка);
- Коммутируемое напряжение в нагрузке для цепи переменного тока: не более 250 В (резистивная нагрузка);
- Допустимый ток нагрузки: не более 5 А (250 В переменного тока, cos >0.95), 3 А (30 В постоянного тока);
- Количество дискретно-аналоговых входов: 4;
- Тип сигнала дискретно-аналоговых входов: 4...20 мА, 0...10 В, 0...4000 Ом;
- Количество аналоговых выходов: 2;
- Диапазон генерации напряжения: 0...10 В;
- Напряжение питания аналоговых выходов: 15...30 В (питание внешнее);
- Внешняя нагрузка аналоговых выходов: 2 кОм;
- Предел основной приведенной погрешности аналоговых выходов: ± 0,5 %;
- Дополнительная приведенная погрешность аналоговых выходов: ± 0,05 %;
- Тип корпуса: для крепления на DIN-рейку (35 мм);
- Степень защиты корпуса: IP20;
- Температура окружающего воздуха: -20...+55 °С;
- Относительная влажность воздуха (при +25 °С): не более 80 %
- Средний срок службы: 8 лет.
Комплектность
- Прибор ПР200;
- Краткое руководство по эксплуатации;
- Паспорт и гарантийный талон;
- Комплект клеммных соединителей;
- Кабель miniUSB.
|
Текст с акцией
|
Цену уточняйте |
|
Кол-во дискретных входов
|
8 |
|
Кол-во дискретных выходов
|
8 |
|
Кол-во аналоговых входов
|
4 |
|
Кол-во аналоговых выходов
|
2 |
|
Встроенные коммуникационные интерфейсы
? Встроенные в устройство порты коммуникационных интерфейсов |
RS485 (MODBUS SERIAL) |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
|
Температура эксплуатации, °C
|
-20...+55 |
|
Напряжение питания, В
|
220 В |
|
Тип устройства
|
Программируемое реле |
|
Интерфейс
|
1xRS-485 |
|
Серия
|
ПР200 |
|
Наличие экрана
|
Да |
|
Интерфейс программирования
|
miniUSB |
|
Часы реального времени
|
Есть |
|
Модули расширения
|
Да, до 2 шт. |
|
Встроенный источник питания
|
Есть |
|
Тип дисплея
|
текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
Вес, кг
|
0,6 |
|
Оперативная память (RAM)
? Память ОЗУ |
32 кбайт |
|
Гарантия
|
2 года |
|
Количество кнопок
|
6 |
|
Язык
|
Русский, Английский |
|
Способ крепления
|
DIN-рейка |
|

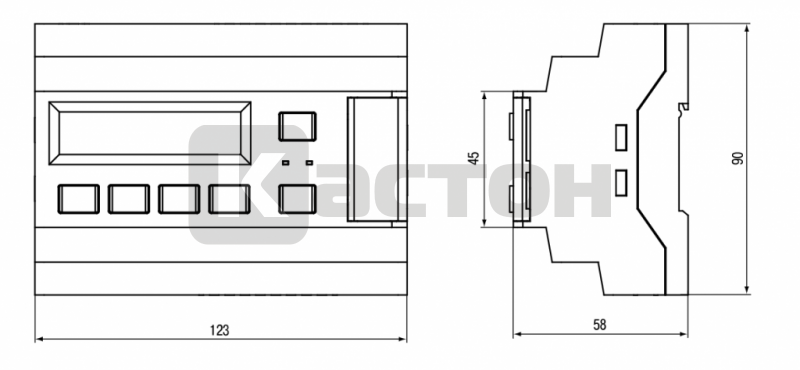

Габариты (ВхШхГ), мм
|
90x123x58 |
