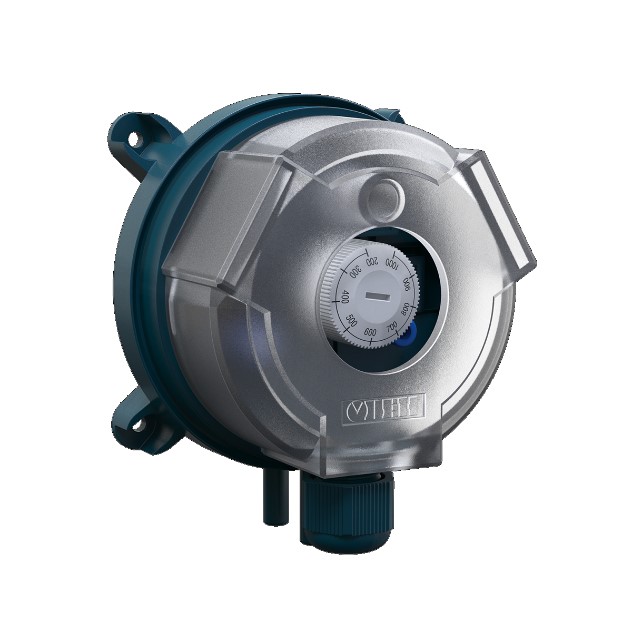

Реле серии РД30 являются экономичным и надежным решением для мониторинга давления в фильтрах, вентиляторах и воздуховодах HVAC-систем. Реле применяются для контроля:
состояния (обрыва) приводных ремней вентиляторов;
засорения фильтров;
контроля изменения воздушного потока в воздуховодах.
Среда измерения
Воздух, неагрессивные и негорючие газы.
Отличительные особенности
Удобная и простая настройка – реле поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.
Сделано в РФ.
Основные характеристики
- Коммутируемый ток – до 1,5 А (250 В).
- Диапазоны уставки: от 20 до 1000 Па.
- Степень защиты корпуса – IP54.
- Температура измеряемой среды: -20…+85 °С.
- Перегрузочная способность – до 10 кПа.
- Погрешность срабатывания – 15 %, но не менее ±10 Па.
- Рабочая среда: воздух, неагрессивные и негорючие газы;
- Диапазон задаваемой уставки перепада давления: 20…200 Па;

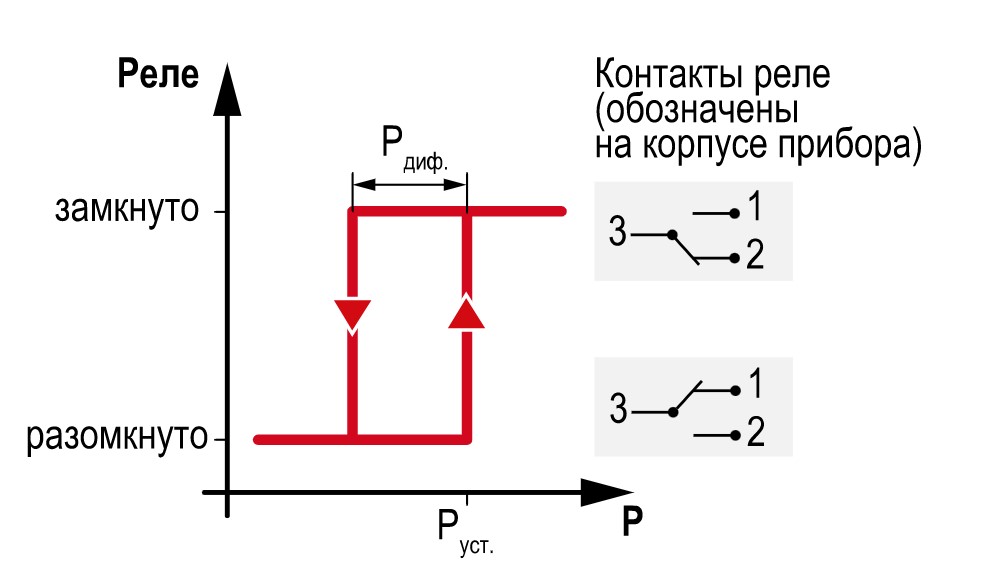

- Дифференциал (Рдиф.), не более: 10 Па;
- Рабочий диапазон абсолютного давления: 84...118 кПа;
- Максимальный перепад давления между штуцерами Р1 и Р2: 10 кПа;
- Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В): 0,1 А;
- Максимальное переменное напряжение коммутации (Uпер): 250 В;
- Максимальный переменный ток коммутации (Uпер = 250 В): 1,5 А;
- Подведение давления к прибору: через встроенные штуцеры Ø 6 мм;
- Погрешность срабатывания реле: ±15 %, но не менее ±10 Па;
- Управляющий выход: Реле, SPDT;
- Подключение сигнальных проводов: к винтовым клеммам прибора;
- Подключение штуцера Р1: область повышенного давления;
- Подключение штуцера Р2: область пониженного давления;
- Диаметр подключаемого трехжильного кабеля: 3...8 мм;
- Сопротивление изоляции (питание-корпус), не менее: при 250 В - 20 МОм, при 250 В на верхнем пределе рабочего диапазона температур - 5 МОм;
- Конструктивные параметры: расположение оси крепежного отверстия прибора: вертикально, штуцерами вниз;
- Степень защиты по ГОСТ 14254: IP54;
- Масса прибора, не более: 150 г;
- Средняя наработка на отказ, не менее: 87 000 ч;
- Срок службы, не менее: 10 лет;
- Гарантийный срок эксплуатации: 12 месяцев;
- Температура окружающей среды: –20...+85 °С;
- Относительная влажность, не более: 85 % (при +25 °С).
Прибор - 1 шт.
Паспорт и гарантийный талон - 1 шт.
Руководство по эксплуатации- 1 шт.
Крепежные винты – 1 комплект.
Клеммы – 3 шт.
Адаптеры монтажные – 2 шт.
Трубка силиконовая 8/5 мм – 1,5 м.

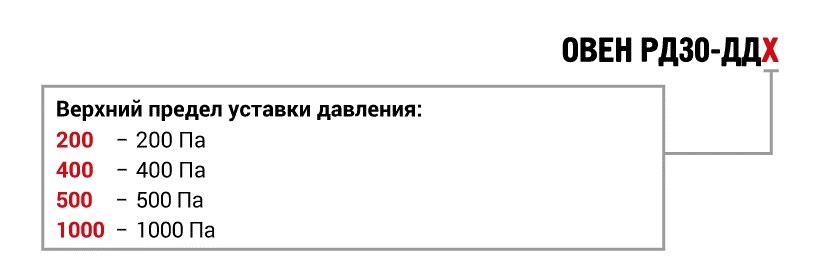

Модификации
- Тип устройства: механическое реле перепада давления воздуха
- Верхний предел уставки: 200Па
- Дифференциал: 10Па
- Присоединение к процессу: через встроенные штуцеры Ø 6 мм
- Выходной сигнал: реле
- Степень защиты по ГОСТ 14254: IP54
- Масса прибора, не более: 150 г
- Температура окружающего воздуха: от - 20 до +85 °С

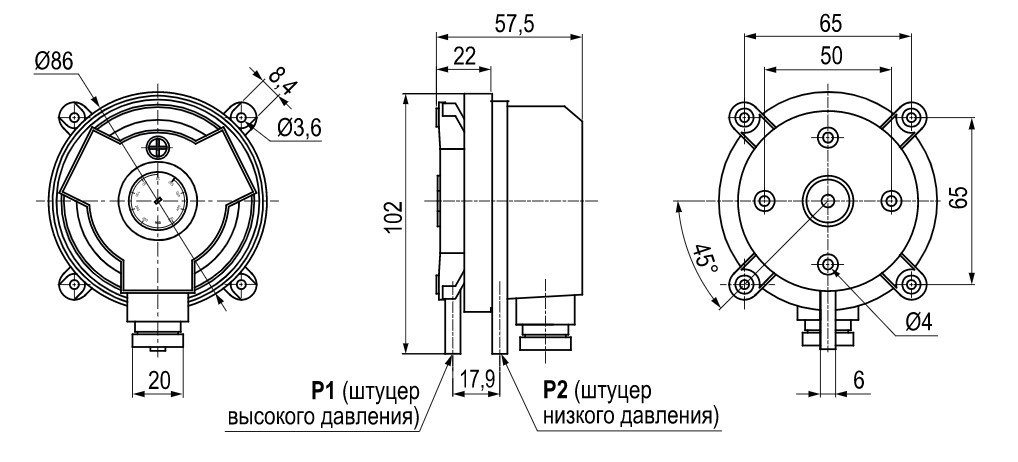

- Габарит (ВхШхГ):100х100х60мм
|
Текст с акцией
|
Цену уточняйте |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
54 |
|
Верхний предел измерений (ВПИ), бар
|
200Па |
|
Диапазон температур окружающего воздуха, °C
|
от -20 до +85 °С |
|
Тип датчика
|
Преобразователи давления |
|
Вес, кг
|
не более: 150 г |
|
Габариты (ВхШхГ), мм
|
100х100х60 |
