Реле РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.
Среда измерения
Жидкости, пар, газы неагрессивные к медным сплавам.
Отличительные особенности
- Широкий модельный ряд – позволяет подобрать реле для большинства применений.
- Удобный монтаж и подключение – кабельный ввод PG11 позволяет надёжно закреплять провода.
- Надежность – сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства.
- Сделано в РФ.
Коммутируемый ток – 8 А, 250 В AC.
Контролируемое давление – дифференциальное от 0,05 до 0,6 МПа.
Присоединение к процессу – штуцер G1/2′′, G1/4′′.
Погрешность срабатывания реле – ±15 %.
Выходной сигнал – однополюсный перекидной контакт SPDT.
Технические характеристики
- Рабочая среда: жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам;
- Диапазон задаваемой уставки перепада давления (Руст.): 50…200 кПа;
- Максимальное рабочее давление: 1,65 Мпа;

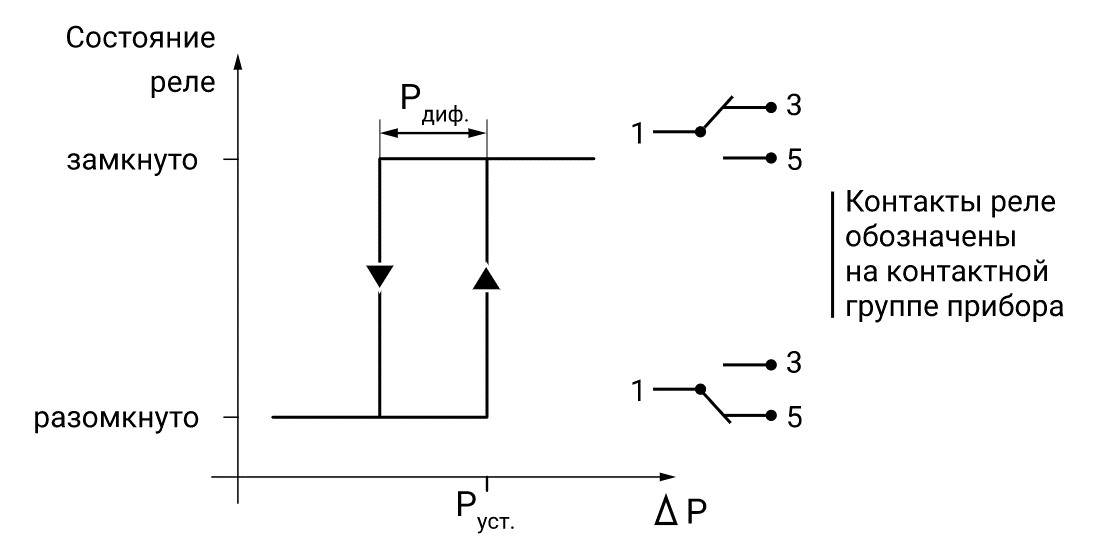

- Дифференциал (Рдиф.) при Токр. = 25 °С: 20...40 кПа;
- Максимальный ток на контактной группе: 8 А;
- Подвод давления к прибору: G1/2″;
- Погрешность срабатывания реле: ±15 %;
- Управляющий выход: Реле, SPDT;
- Подключение сигнальных проводов: к винтовым клеммам прибора;
- Подключение штуцера Р1: область пониженного давления;
- Подключение штуцера Р2: область повышенного давления;
- Диаметр подключаемого трехжильного кабеля: 3...8 мм;
- Степень защиты корпуса по ДСТУ EN 60529: IP20;
- Масса прибора, не более: 400 г;
- Срок службы, не менее: 10 лет;
- Гарантийный срок эксплуатации: 12 месяцев;
- Температура окружающей среды (Токр.): -20...+65 °С;
- Температура измеряемой среды: -40…+120 °С;
- Относительная влажность, не более: 85 % (при +25 °С);
- Атмосферное давление: 84…106,7 кПа.

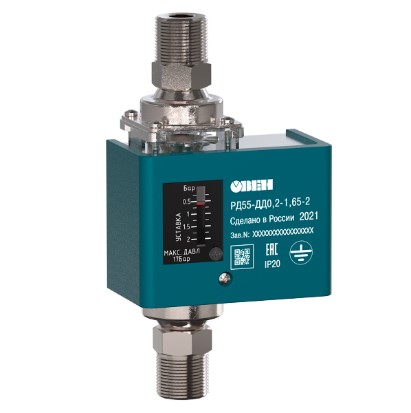

Реле давления РД55-ДД.
Паспорт и гарантийный талон.
Руководство по эксплуатации.
Комплект крепления.
Кабельный ввод PG11.
Модификации
- Тип устройства: механическое дифференциальное реле давления
- Верхний предел уставки: 200кПа
- Дифференциал: 20…40кПа
- Присоединение к процессу: штуцер G1/2′′
- Выходной сигнал: реле
- Степень защиты корпуса по ДСТУ EN 60529: IP20
- Масса прибора, не более: 400 г
- Температура окружающего воздуха: от - 20 до +65 °С

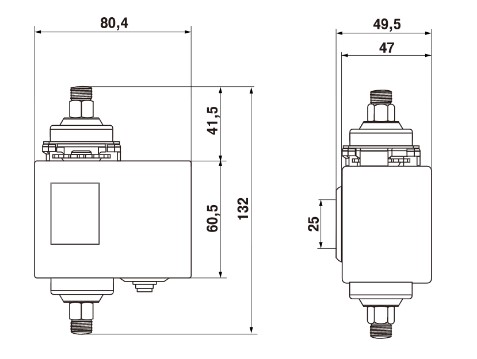

- Габарит (ВхШхГ):132х80х50мм
|
Текст с акцией
|
Цену уточняйте |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
|
Верхний предел измерений (ВПИ), бар
|
200кПа |
|
Штуцер для подключения давления
|
штуцер G1/2′′ |
|
Диапазон температур окружающего воздуха, °C
|
от -20 до +65 °С |
|
Тип датчика
|
Преобразователи давления |
|
Вес, кг
|
не более: 400 г |
|
Габариты (ВхШхГ), мм
|
132х80х50 |
