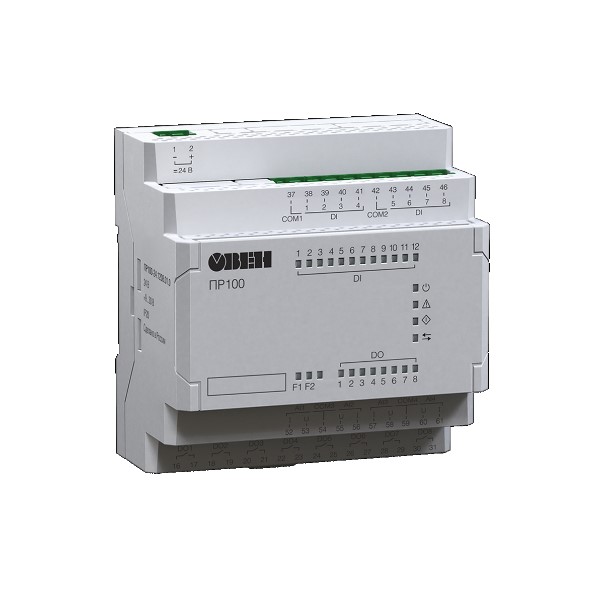

Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB
Особенности прибора
- Коммуникационные возможности: интерфейс RS-485, режим Master/Slave.
- Ширина корпуса 5 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
- Среда программирования: Owen Logic;
- Объем Retain-памяти: 1024 байт;
- Объем памяти сетевых переменных (режим slave): 128 байт;
- Стек: динамический;
- Память ПЗУ: 128 кбайт;
- Память ОЗУ: 16 кбайт;
- Интерфейс программирования: microUSB;
- Диапазон постоянного напряжения питания: 9...30 В (номинальное 24 В);
- Минимальное время цикла: 1 мс (зависит от сложности программы);
- Часы реального времени: есть;
- Модули расширения ПРМ: нет;
- Дискретные входы: 4 (=24В);
- Подключаемые датчики: коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт», датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором;
- Гальваническая развязка: групповая, по 4 входа (1-4 и 5-8);
- Электрическая прочности изоляции: 2830 В, групповая – 1780 В;
- Аналоговые входы: 4 (4…20 мА, 0…10.В, дискретный)
- Период обновления значений всех каналов, не более: 20 мс;
- Предел основной приведенной погрешности: ± 0,5 %;
- Гальваническая развязка: отсутствует;
- Дискретные выходы: 4 (э/м реле НО-контакт);
- Допустимый ток нагрузки, не более: 5 А при напряжении не более 250 В перем. тока, cos φ > 0,95, 3 А при напряжении не более 30В пост. тока;
- Гальваническая развязка: индивидуальная;
- Электрическая прочности изоляции: 2830 В, между выходами – 1780 В;
- Коммуникационные возможности: интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе);
- Протокол связи: Modbus RTU/ASCII;
- Режим работы: Master/Slave.
|
Текст с акцией
|
Цену уточняйте |
|
Кол-во дискретных входов
|
4 (pnp, npn, = 24В) |
|
Кол-во дискретных выходов
|
4 (э/м реле) |
|
Кол-во аналоговых входов
|
4 (4…20 мА, 0…10.В, дискретный) |
|
Встроенные коммуникационные интерфейсы
? Встроенные в устройство порты коммуникационных интерфейсов |
RS485 (MODBUS SERIAL) |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
IP20 |
|
Температура эксплуатации, °C
|
-40…+55 °С |
|
Напряжение питания, В
|
=24В |
|
Тип устройства
|
Программируемое реле |
|
Вес, кг
|
0,5 |
|

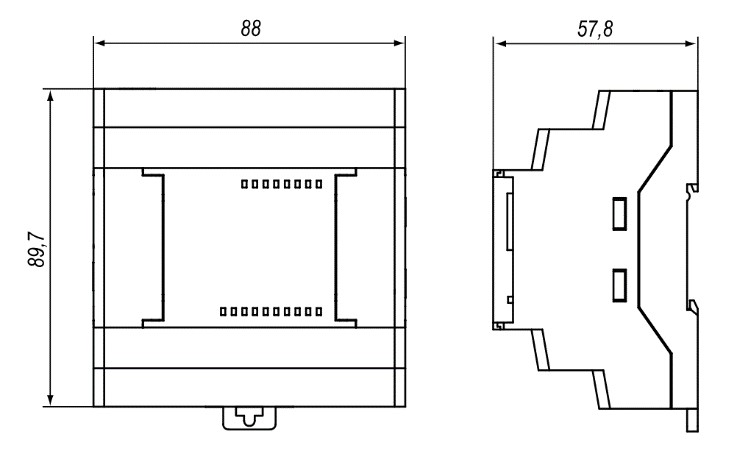

Габариты (ВхШхГ), мм
|
90×88×58 |
