Модули расширения ОВЕН ПРМ-1 предназначены для увеличения дискретных входов и выходов программирумых реле ОВЕН ПР.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Можно использовать ПР и модули ПРМ с разным типом питания.

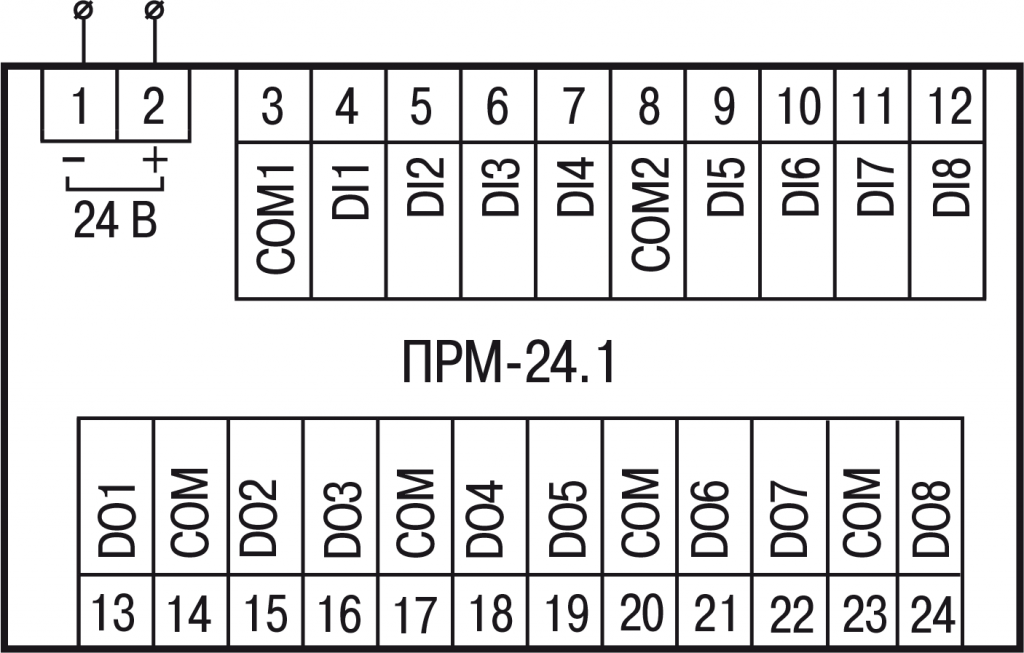

Технические характеристики ПРМ-24.1 (модуль расширения, 24VDC, 8xDI(24), 8xDO(Р))
- Среда программирования: OwenLogic;
- Коммуникационный интерфейс: внутренняя шина;
- Скорость обмена по внутренней шине пакетами данных по 16 бит: 4000 пакет/с;
- Частота внутренней шины: 2,25 МГц;
- Максимальное количество модулей на шине: 2 модуля;
- Напряжение питания: 19…30 В постоянного тока (номинальное 24 В);
- Гальваническая развязка по питанию: есть;
- Потребляемая мощность: не более 4 Вт;
- Количество дискретных входов: 8;
- Номинальное напряжение питания дискретных входов: 24...30 В (постоянный ток);
- Тип датчика для дискретного входа: механические коммутационные устройства, с выходными транзисторными ключами;
- Напряжение "логической единицы": 15...30 В;
- Ток "логической единицы": 5 мА (при 30 В);
- Напряжение "логического нуля": -3...5 В;
- Ток "логического нуля": 0...1 мА;
- Минимальная длительность импульса, воспринимаемая дискретным входом: 5 мс;
- Максимальное время реакции модуля (изменение значения ВЭ связанного с дискретным входом: 30 мс;
- Гальваническая развязка: групповая, по 4 входа (1-4 и 5-8);
- Электрическая прочность изоляции между группами входов: 1780 В;
- Электрическая прочность изоляции между другими цепями модуля: 2830 В;
- Количество дискретных выходов: 8;
- Тип выходного устройства: электромагнитное реле (нормально-разомкнутые контакты);
- Гальваническая развязка: групповая, по 2 реле (1-2; 3-4; 5-6; 7-8);
- Электрическая прочность изоляции между группами выходов: 1780 В;
- Электрическая прочность изоляции между выходом и другими цепями модуля: 2830 В;
- Коммутируемое напряжение в нагрузке для цепи постоянного тока: не более 30 В (резистивная нагрузка);
- Коммутируемое напряжение в нагрузке для цепи переменного тока: не более 250 В (резистивная нагрузка);
- Допустимый ток нагрузки: не более 5 А (250 В переменного тока, cos >0.95), 3 А (30 В постоянного тока);
- Допустимый ток нагрузки, не менее: 10 мА (при 4 В постоянного тока);
- Электрический ресурс реле: не менее 100 000 циклов (5 А при 250 В переменного тока) и 200 000 циклов (3 А при 30 В постоянного тока);
- Тип корпуса: для крепления на DIN-рейку (35 мм);
- Степень защиты корпуса: IP20;
- Температура окружающего воздуха: -20...+55 °С;
- Относительная влажность воздуха (при +25 °С): не более 80 %
- Средний срок службы: 8 лет.
Комплектность
- Модуль ПРМ;
- Краткое руководство по эксплуатации;
- Паспорт и гарантийный талон;
- Кабель для подключения модуля;
- Комплект клеммных соединителей.
|
Текст с акцией
|
Цену уточняйте |
|
Кол-во дискретных входов
|
8 |
|
Кол-во дискретных выходов
|
8 |
|
Степень защиты оболочки, IP
? Первая цифра - защита от проникновения посторонних предметов; Вторая цифра - защита от проникновения воды |
20 |
|
Температура эксплуатации, °C
|
-20...+55 |
|
Напряжение питания, В
|
24 В |
|
Тип устройства
|
Модуль расширения входов и выходов |
|
Интерфейс
|
Внутренняя шина |
|
Серия
|
ПРМ-1 |
|
Наличие экрана
|
Нет |
|
Вес, кг
|
0,4 |
|
Способ крепления
|
DIN-рейка |
|
Габариты (ВхШхГ), мм
|
90x88x58 |
